Yardımcı Malzemeleri Boru Sistemleri İçin Kritik Kılan Nedir?

Endüstriyel boru sistemlerinde, Yardımcı Malzeme Serisi isteğe bağlı aksesuarlar değil, sistem sızdırmazlık bütünlüğünü, stabilitesini ve uzun vadeli güvenilirliği sağlayan temel bileşenlerdir. Flanş contaları ve esnek konektörlerden boru kelepçelerine, nozüllere ve mekanik bağlantı parçalarına kadar bu yardımcı malzemeler, boru hattının basınç taşıma kapasitesini, ortam uyumluluğunu ve bakım döngülerini doğrudan etkiler. Mühendislik uygulama verilerine göre, Boru hattı sızıntısı olaylarının yaklaşık %80'i uygunsuz yardımcı malzeme seçiminden veya yanlış kurulumdan kaynaklanmaktadır Ana boru malzemesinin kendisindeki kusurlardan ziyade. Bu nedenle, Yardımcı Malzeme Serisinin bilimsel olarak yapılandırılması, kimyasal işleme, su arıtma, farmasötik üretim ve ilgili uygulamalarda endüstriyel boru sistemlerinin güvenli çalışmasını sağlamada birincil adımdır.

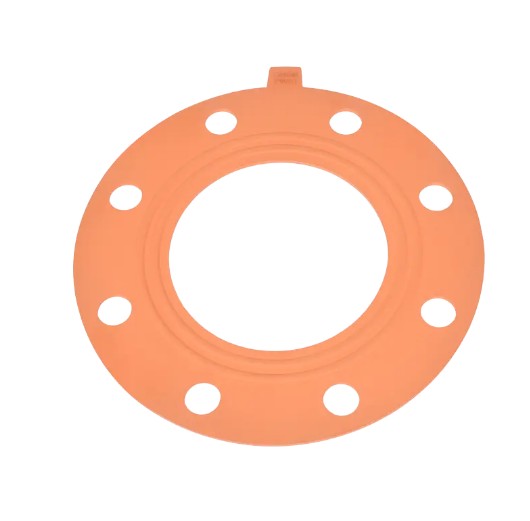

Flanş Contası Serisi: Sızdırmazlık Sistemleri için İlk Savunma Hattı

Flanş contaları, boru hattı bağlantı noktalarında medya sızıntısını önleyen kritik sızdırmazlık elemanlarıdır. Malzeme bileşimine ve çalışma koşullarına bağlı olarak, yaygın flanş contası tipleri arasında her biri farklı sıcaklık aralıkları ve kimyasal ortamlar için uygun olan EPDM (Etilen Propilen Dien Monomer), FPM (Florokarbon Kauçuk) ve EPDMPTFE kompozit contalar bulunur.

Başlıca Conta Malzemelerinin Performans Karşılaştırması

Spesifikasyon Sistemi ve Seçim Esasları

Flanş contası spesifikasyon sistemi, aşağıdakiler de dahil olmak üzere ortak spesifikasyonlarla nominal çap (DN) standartlarını takip eder: DN15 (D20), DN20 (D25), DN25 (D32), DN32 (D40) Düşük basınçtan yüksek basınca kadar birçok uygulamayı kapsar. Seçim aşağıdaki üç boyuta odaklanmalıdır:

• Medya Uyumluluğu: Güçlü asit veya alkalilerin taşınmasında PTFE kompozit contalar tercih edilir; Standart su sistemlerinde maliyetleri azaltmak için EPDM contalar kullanılabilir.
• Sıcaklık ve Basınç Eşleştirme: Çalışma sıcaklığı 150°C'yi aştığında veya basınç PN16'yı aştığında, kauçuğun eskimesini ve arızalanmasını önlemek için FPM veya spiral sarılı metal contalar seçilmelidir.
• Flanş Yüzü Yapılandırması: Yükseltilmiş yüzeyli (RF) flanşlar düz contalara uygundur, erkek ve dişi (MFM) flanşlar ise kurulumun yanlış hizalanmasını önlemek için yerleştirme halkası contalarına ihtiyaç duyar.

Esnek Konnektör Serisi: Titreşimi ve Termal Yer Değiştirmeyi Emmek için Temel Bileşenler

Pompa ekipmanı ve boru sistemleri arasında esnek konektörler, mekanik titreşimi absorbe etme ve termal genleşme ve büzülmeyi telafi etme gibi kritik bir işlevi yerine getirir. PPH (Polipropilen Homopolimer) flanşlı esnek konektörler, mükemmel kimyasal dirençleriyle, kimyasal boru sistemleri için standart konfigürasyonlar haline gelmiştir.

Konsantrik ve Eksantrik Esnek Konnektörler Arasındaki Uygulama Farkları

Eşmerkezli flanşlı esnek konektörler, aynı boru çaplarındaki düz hatlı bağlantılar için uygundur ve etkili bir şekilde emicidir. 10-15 mm'lik eksenel yer değiştirme . Eksantrik redüktör flanşlı esnek konnektörler ise farklı boru çapları arasındaki geçişler için aşağıdaki ortak özelliklere sahip olarak kullanılır: D40×32, D50×32, D50×40, D63×32, D63×40 çap geçişleri elde ederken esnek tamponlama işlevselliğini korur.

PPH Esnek Konektörlerin Teknik Avantajları

• Kimyasal Korozyon Direnci: PPH malzemesi, asitleme, elektrokaplama, kanalizasyon arıtma ve diğer yüksek derecede aşındırıcı ortamlar için uygun olan, 1-14 pH aralığındaki çoğu kimyasal ortama dayanabilir.
• Sıcaklık Performansı: 100°C'ye kadar sürekli çalışma sıcaklığı, 110°C'ye kadar kısa süreli toleransla genel endüstriyel sıcak sıvı taşıma gereksinimlerini karşılar.
• Mekanik Dayanım: 25MPa çekme mukavemeti ve 22MPa akma mukavemeti, nominal basıncın 1,5 katı hidrostatik test altında kopma veya deformasyon olmamasını sağlar.
• Hizmet Ömrü: Standart çalışma koşulları altında, PPH esnek konektörler 50 yılı aşan bir hizmet ömrü için tasarlanmış olup, sistem bakım sıklığını önemli ölçüde azaltır.

Boru Kelepçeleri ve Mekanik Bağlantı Parçaları Serisi: Boru Hattı Sabitleme ve Ekipman Bakımı için Temel Destek

Boru kelepçeleri, boru hattı kurulumunda vazgeçilmez sabitleme elemanlarıdır; boru hattının yer değiştirmesini sınırlamaya, destek kuvvetlerini eşit şekilde dağıtmaya ve sıvı darbesinden kaynaklanan boru hattı sallanmasını önlemeye hizmet eder. PPH boru kelepçeleri, boru gövdesiyle aynı kimyasal direnci paylaşarak metal kelepçelerde yaygın olarak görülen elektrokimyasal korozyon sorunlarını ortadan kaldırır.

Boru Kelepçesi Özellikleri ve Yük Taşıma Kapasitesi

Boru kelepçesi serisi, tam çap aralığını kapsar DN15 (D20) ila DN50 (D63) geçmeli veya cıvata sıkmalı yapılara sahiptir. DN32 boru kelepçesini örnek alırsak, standart yük taşıma kapasitesi DN32'den az değildir. 500N Dahili sıvı akış hızı 4,5 m/s'ye ulaştığında oluşan dinamik darbe kuvvetlerine dayanma kapasitesine sahiptir. Çok katmanlı boru hattı paralel kurulum senaryolarında, katmanlar arası aralığın aynı seviyede tutulduğu katmanlı bir düzenleme stratejisi önerilir. ≥150mm bakım işlemlerini kolaylaştırmak için.

Mekanik Bağlantı Elemanlarının Fonksiyonel Değeri

Çekme kolları ve menteşe serisi bağlantı parçaları öncelikle ekipman muhafazaları ve inceleme portu kapaklarındaki mekanizmaları açmak için kullanılır. Cam elyaf takviyeli PP'den yapılmış ağır hizmet tipi menteşeler, tek üniteli yük taşıma kapasitesi sunar. 80-120kg Büyük filtreleme ekipmanları ve reaktör menholleri gibi sık açılan/kapanan uygulamalar için uygundur. Küçük menteşeler, standart montaj deliği aralığıyla alet kutuları ve kontrol kabinleri gibi hafif yük senaryoları için uygundur. 25mm×40mm , standart sac kesme boyutlarıyla uyumludur.

Spiral Nozul Serisi: Verimli Kütle Transferi ve Dağıtımı için Temel Unsurlar

Spiral nozullar, gaz temizleme, soğutma, yangın koruma sprinkler sistemlerinde ve kimyasal reaksiyon kulelerinde yaygın olarak kullanılan benzersiz bir spiral akış kılavuzu yapısı aracılığıyla sıvıyı içi boş koni veya katı koni spreylere dönüştürür. Onların en dikkat çekici özelliği olağanüstü tıkanma önleme özelliği Nozul çıkış çapının 3 katına kadar olan akış geçiş çapları, onları asılı parçacıklar içeren sirkülasyonlu su sistemleri için uygun hale getirir.

Spiral Nozullar için Teknik Parametre Sistemi

Nozul Malzemesi ve Çalışma Durumu Eşleşmesi

Spiral nozul gövdeleri tipik olarak PPH veya cam elyafı ile güçlendirilmiş polipropilenden yapılır ve nozul çekirdeği için seramik veya 316L paslanmaz çelik ekler bulunur. Bulamaç katı içeriğinin ulaştığı baca gazı kükürt giderme (FGD) sistemlerinde %15-%20 , minimum geçiş çapının ≥15 mm olmasını sağlayacak şekilde tam akışlı, çapı azaltılmamış spiral nozullar seçilmelidir. Yarı iletken ultra saf su sistemlerinde, ekstrakte edilebilir iyon içeriğinin aşağıda kalmasını sağlamak için PTFE nozülleri gereklidir. 0,1 ppb .

Renkli Bağlantı Elemanları Serisi: Tanımlama Yönetimi ve Sistem Görselleştirme için Pratik Çözümler

Renkli boru bağlantı parçaları, medya türlerini veya süreç akışlarını ayırt etmek için farklı renkler kullanır ve boru sistemi yönetim verimliliğini artırmanın etkili bir yolu olarak hizmet eder. Büyük endüstriyel tesislerde standartlaştırılmış renk kodlaması, bakım müdahale sürelerini şu şekilde kısaltabilir: %30-%40 ve yanlış kullanım risklerini önemli ölçüde azaltır.

Önerilen Endüstriyel Renk Kodlama Standartları

• Yeşil: Proses soğutma suyu, sirkülasyonlu su sistemleri
• Mavi: Basınçlı hava, enstrüman hava sistemleri
• Sarı: Kimyasal dağıtım, asit ve alkali ortam boru hatları
• Kırmızı: Yangın koruma suyu, yüksek sıcaklık buhar sistemleri
• Gri/Siyah: Drenaj, egzoz gazı arıtma sistemleri
• Beyaz/Şeffaf: Ultra saf su, gıdaya uygun medya

Renkli bağlantı parçalarının temel malzemesi, standart PPH olarak kalır; renkler, ortak ekstrüzyon veya enjeksiyonlu kalıplama işlemleri yoluyla yüzey katmanına tipik olarak 200 mm kalınlığında dahil edilir. 0,5-1,0 mm armatürün gövde gücünü veya kimyasal direncini etkilemeden. Dış mekanda güçlü UV ışınlarına maruz kalan alanlarda, tanımlama etkinliğini tehlikeye atabilecek renk solmasını önlemek için UV stabilizasyonlu renkli masterbatch'in seçilmesi gerektiğine dikkat edilmelidir.

Sistem Entegrasyonu ve Seçim Stratejisi

Seçimi Yardımcı Malzeme Serisi izole olarak yapılmamalı, ana boru sistemi ile koordineli olarak tasarlanmalıdır. Aşağıdakiler mühendislik uygulamalarından kanıtlanmış seçim stratejileridir:

Toplam Yaşam Döngüsü Maliyet Analizi Yöntemi

Yardımcı malzeme çözümlerini karşılaştırırken dikkat yalnızca ilk tedarik maliyetleriyle sınırlı kalmamalı; toplam yaşam döngüsü maliyeti (LCC) hesaplanmalıdır. Örnek olarak DN50 kimyasal boru hatlarını ele alırsak EPDM PTFE kompozit contaların başlangıç maliyeti yaklaşık olarak %40 daha yüksek Oldukça aşındırıcı çalışma koşullarında standart EPDM contalara göre değiştirme döngüleri 6 aydan 3 yıla kadar uzar ve kapsamlı bakım maliyetlerini üç kattan fazla azaltır. %60 .

Uyumluluk Matrisi Doğrulaması

Medya-materyal uyumluluk matrisinin oluşturulması, seçim hatalarından kaçınmada kritik bir adımdır. Örneğin, klor içeren ağartıcının (sodyum hipoklorit konsantrasyonu >%10) taşınması sırasında, EPDM contalar hızlı bir şekilde eskimeye ve çatlamaya maruz kalır ve bunun yerine PTFE veya FPM malzemeleri gerekir. 80°C'nin üzerindeki sıcak su sistemlerinde, FPM'nin sıkıştırma ayar oranı (<%15) EPDM'den (>%25) önemli ölçüde üstündür ve uzun vadeli sızdırmazlık güvenilirliği sağlar.

Standardizasyon ve Envanter Optimizasyonu

Yardımcı malzeme spesifikasyonlarının dört taban çapına göre standartlaştırılması tavsiye edilir. DN15, DN25, DN50, DN100 —Uygulama senaryolarının %80'inden fazlasını kapsar. Spesifikasyon çeşitliliği azaltılarak yedek parça stok maliyetleri azaltılabilir. %35-%50 Acil onarımlar sırasında malzeme mobilizasyon süresini kısaltırken. Özel çalışma koşullarındaki standart dışı gereksinimler için, bir rezervasyon yapılması tavsiye edilir. %10-%15 sistem tasarımında esneklik sağlamak için özelleştirme oranı.
