Plastik Boru Rakoru: Malzemeler, Contalar ve Basınç Değerleri Nasıl Seçilir

Bir kimya tesisindeki kapatma ekibinin, yeniden başlatmadan önce tek bir işi kalmıştı: tamamen kaynaklı bir PPH hattının on iki metre içindeki bir vananın sızdıran contasını değiştirmek. Borunun kesilmesi, yeni bir makara, yeni bir kaynak, soğuma için bekleme ve ikinci bir basınç testi anlamına geliyordu; bu, programa göre fazladan dört saat ve hiç ayıramayacağımız bir şeydi. Valf girişindeki bir plastik boru rakoru, tek şeritli anahtarla bu işi on dakikalık bir göreve dönüştürebilirdi.

Birlik için pratik durum budur ve spesifikasyonun birim fiyattan daha önemli olmasının nedeni budur. Plastik boru rakorunun seçilmesi beş karara bağlıdır: boruya uygun bir gövde malzemesi, sisteme uygun bir basınç sınıfı, ortama dayanıklı bir conta elastomeri, bağlantının nasıl yapılacağına uygun bir uç bağlantısı ve alana uygun bir rakor stili. Bir hata yaparsanız ya başlangıçta sızıntı yaparsınız ya da parasını ödediğiniz servis olanağını kaybedersiniz.

Plastik Boru Rakoru Nedir ve Kaplini Ne Zaman Yener?

Bir rakor üç parçalı bir bağlantı elemanıdır: boruya ısıyla ergitme, alın kaynağı veya diş açma yoluyla kalıcı olarak birleştirilen iki uç gövde ve iki yüzü bir contaya doğru bir araya getiren merkezi bir somun. Genellikle bir O-halka, bazen düz bir conta veya PTFE yüzlü bir halka olan bu conta, bir birleşme yüzündeki bir oluğa oturur. Somunu gevşettiğinizde mafsal açılır; sıkın ve conta yeniden oluşur. Hiçbir şey kesilmedi.

Kaplin tek parçalı bir bağlantıdır. Boru kaynaştırıldıktan veya kaynaklandıktan sonra bağlantı kalıcı olur. Bu, kimsenin açmayacağı düz bir koşuda iyidir ve daha küçük ve daha ucuzdur. Hattın servise ihtiyaç duyduğu her yerde yanlış seçimdir.

Müşterilerimize verdiğimiz kural: Tesisin ömrü boyunca bir derzin birden fazla açılacağı yere bir rakor koyun. Uygulamada bu şu anlama gelir:

  • Pompaların giriş ve çıkışlarında bakım amacıyla sökülen vanalar ve filtreler
  • Aletlerin, gözetleme camlarının veya numune alma noktalarının periyodik olarak değiştirildiği yerler
  • Başka bir satıcının ekipmanının farklı bir bakım döngüsüne bağlandığı durumlarda
  • Uzun koşuların sonunda bir bölümün kesilmeden kaldırılabilmesi

Birlik Şartnamesini Okumak: Bir Tabloda Beş Karar

Rakor parça numaraları birbirine benziyor ancak çok farklı bağlantı parçalarını tanımlıyor. EPDM contalı 1,0 MPa soket füzyonlu PPH bağlantısı ve FPM contalı 1,6 MPa alın kaynaklı PVDF bağlantısı, dış çap eşleşse bile birbirinin yerine kullanılamaz.

Tablo 1: Plastik boru rakoru sipariş edilmeden önce çözülmesi gereken beş spesifikasyon kararı.
Karar Neyi kontrol ediyor Tipik seçenekler
Gövde malzemesi Kimyasal uyumluluk, sıcaklık tavanı, saflık, dayanıklılık Genel su ve kimyasal işler için Beta-PPH/PPH; Daha fazla güce ihtiyaç duyulan PPN; Agresif ortamlar, yüksek saflık ve daha yüksek sıcaklıklar için PVDF
Basınç sınıfı Bağlantının çalışma sıcaklığında tuttuğu maksimum çalışma basıncı 1,0 MPa, 1,6 MPa, 6 MPa
Conta elastomeri En yumuşak parçanın kimyasal direnci ve sıcaklık sınırı PTFE kaplamalı EPDM, FPM, EPDM
Bağlantıyı sonlandır Rakorun boruya nasıl sabitlendiği ve hangi aletlerin gerekli olduğu Soket füzyonu; kısa veya uzatılmış soket alın kaynağı; dişli dişi veya erkek
Birlik tarzı Bağlantının bir sonraki bileşenle nasıl buluştuğu Çift rakorlu, tek dişi rakorlu, flanşlı gövde rakorlu

Mühür Seçimi Çoğu Birlik Sorununun Başladığı Yerdir

Plastik bir birliğin gövdesi nadiren arızalanır; mühür bunu yapar. EPDM su, atık su ve birçok seyreltik kimyasal madde için varsayılandır ve geniş bir sıcaklık bandında hava koşullarına karşı iyi bir performans gösterir. FPM, yağlara, hidrokarbonlara ve daha agresif ortamlara uygundur ve daha yüksek sıcaklıkları tolere eder. Tek bir elastomerin işe yaramadığı durumlarda, PTFE kaplamalı bir EPDM halkası, PTFE'nin kimyasal direncini kauçuğun esnekliğiyle birlikte verir.

İki alışkanlık, contayla ilgili aksama sürelerinin çoğunu önler. Uyumluluğu genel bir kimyasal isme göre değil, gerçek ortama, konsantrasyona ve çalışma sıcaklığına göre doğrulayın. Ve sahada her bağlantı boyutu için yedek conta bulundurun, çünkü yeniden kapatılamayan bir bağlantı sadece pahalı bir bağlantıdır. Bir bağlantıda zaten sızıntı olduğunda, arıza modu genellikle segman üzerinde görünür: sıkıştırma seti, keskin bir boru ucundan kaynaklanan bir çentik, şişme veya yivin dışına itilmiş bir segman. Bu belirtiler tesis genelinde tekrarlanır, bu nedenle sadece parçaları değiştirmek yerine bunları okumak daha mantıklıdır. Şu notlara bakın: Yaygın O-ring arızaları ve bunların hızlı bir şekilde nasıl tanımlanacağı .

Rakor Ucunun Boru Sistemiyle Eşleştirilmesi

Uç bağlantı, rakorun nasıl monte edileceğine ve bağlantının borunun orijinal mukavemetinin ne kadarını koruyacağına karar verir.

Soket füzyon bağlantıları

Isıtılmış soketler boru ucunu ve rakor ucunu birlikte eriterek, malzeme eklenmeden homojen bir bağlantı sağlar. Bu, orta çaplardaki PPH ve PPN su ve kimyasal hatları için standart seçimdir ve doğru füzyon aracıyla en hızlı seçenektir.

β-PPH Socket Fusion Union Pipe Fitting 1.0MPa EPDM/FPM Seal β-PPH Soket Füzyon Birliği Boru Bağlantısı 1.0MPa EPDM / FPM Conta Bu soket füzyon birleşimi, EPDM/FPM sızdırmazlık ve 1,0 MPa'ya kadar değerlerle orta çaplı PPH ve PPN su veya kimyasal hatlarına uygundur. Ürünü Görüntüle →

Genişletilmiş soket alın kaynak bağlantıları

Borunun kendisinin alın kaynağı olduğu durumlarda, genellikle daha büyük çaplarda ve daha yüksek basınç sınıflarında, bağlantı uçları da alın kaynağı olmalıdır. Uzatılmış soket uçları, kaynak makinesine daha fazla malzeme tutar ve daha bağışlayıcı bir kaynak üretir.

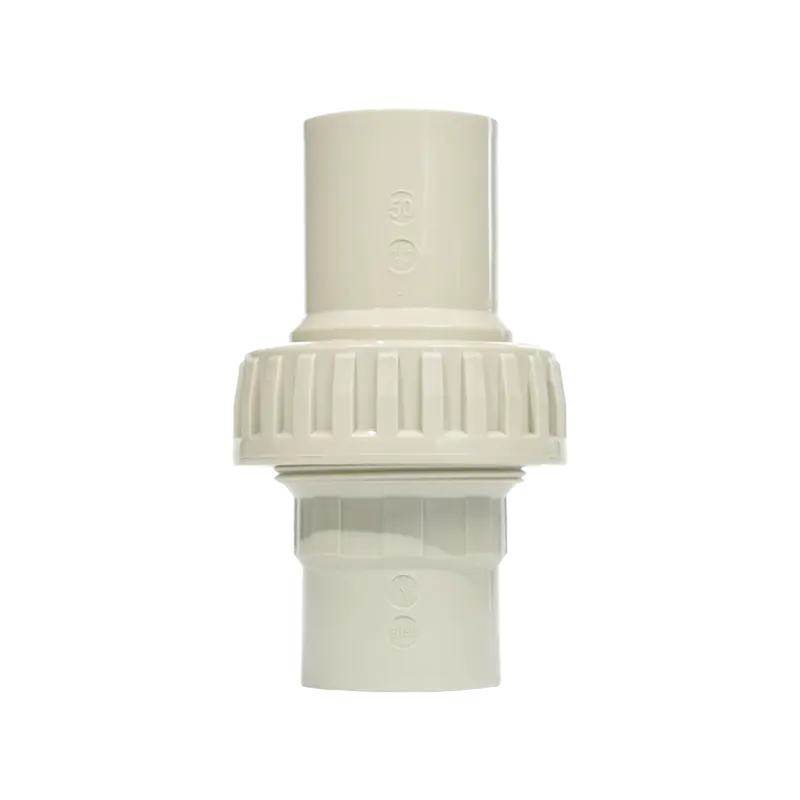

β-PPH Extended-Socket Butt Weld Union Fitting 1.0MPa EPDM/FPM β-PPH Genişletilmiş Soketli Alın Kaynak Rakoru Bağlantısı 1.0MPa EPDM/FPM Alın kaynaklı daha büyük çaplı veya daha yüksek basınçlı PPH hatları için bu uzatılmış soket birleşimi, ekstra kaynak malzemesi ve 1,0 MPa değerinde daha bağışlayıcı bir bağlantı sunar. Ürünü Görüntüle →

Dişli rakorlar

Tek bir dişi rakor, bir pompa, valf veya cihaz üzerindeki erkek bağlantı noktasına doğrudan bağlanır; bu, ekipmanın dişli bir bağlantıyla gelmesine yardımcı olur. Dişli uçların çap ve basınç konusunda pratik sınırları vardır ve bunların dişli üzerinde bant veya macuna ihtiyacı vardır, hiçbir zaman rakorun sızdırmazlık yüzeyine değil.

β-PPH Single Female Union with EPDM/FPM Seal β-PPH EPDM/FPM Contalı Tek Dişi Rakor Erkek pompa, valf veya cihaz portlarına vidalanır; EPDM/FPM contası, 1,0 MPa PPH soket füzyon boruları için orta düzeyde asit/alkali direnci sağlar. Ürünü Görüntüle →

Sendika organları diğerleriyle aynı malzemelerden oluşur. plastik boru bağlantı serisi Böylece bir hattaki bir vana, bağlantı parçası ve boru tek bir kaliteyi ve tek bir füzyon prosedürünü paylaşabilir.

Kurulum ve Tork: Sızıntının Beş Nedeni

  1. Füzyon sırasında aşırı ısınma. Çok fazla ısı, deliği daraltan ve gerilimi hapseden bir iç boncuk oluşturur; çok azı soğuk bir eklem bırakır. Gerçek çap ve malzeme için ısıtma tablosunu takip edin.
  2. Somunu aşırı sıkmak. Elle sıkma artı küçük bir son dönüş normalde yeterlidir. Ekstra kuvvet O-halkasını deforme eder, büyük somunları kırar ve bir sonraki bakımı zorlaştırır.
  3. Yerinden çıkmış veya yanlış hizalanmış bir conta. Yuvasından çıkan bir halka, uygulanan tork ne olursa olsun sızdırmazlık sağlamaz.
  4. Desteklenmeyen boru. Desteklenmeyen bir açıklığın ağırlığını taşıyan bir bağlantı elemanı, sürekli bükülme gerilimi altındadır. Ekleme yakın her iki tarafı da destekleyin.
  5. Sızdırmazlık yüzeyinde sızdırmazlık maddesi. Bant veya macun yalnızca dişli uçlara aittir; conta yüzeyinde elastomeri kirletir ve bir sızıntı yolu oluşturur.

Basınç testi izolasyondan önce değil, izolasyondan sonra yapılmalıdır. Otuz dakika boyunca 1,5 kat çalışma baskısını sürdüren bir sendikanın başlangıçta kimseyi şaşırtma olasılığı çok daha düşüktür.

Kısa Bir Tedarik Kontrol Listesi

  • Malzeme kalitesi boruyla eşleşti ve gerçek ortama göre onaylandı
  • Boruya eşit basınç sınıfı, çalışma sıcaklığına göre azaltılmış
  • Çizimde veya satın alma siparişinde adı geçen conta elastomeri, tedarikçinin temerrüdüne bırakılmaz
  • Uç konfigürasyonu ve boyutları, sahada kullanılan boru standardına göre kontrol edildi
  • Rakorlarla birlikte sipariş edilen yedek contalar

İki uyarı işareti önemlidir. Gövde, derecesi olmayan jenerik PPH olarak belirtilmişse ve mühür isimsizse, gelenleri denetleyemezsiniz; bu, düzenlenmiş veya yüksek değerli bir hat üzerinde tedarikçiler arasındaki herhangi bir fiyat farkından daha büyük bir risktir.

SSS: Uygulamada Plastik Boru Rakorları

Plastik boru rakoru açıldıktan sonra tekrar kullanılabilir mi?

Evet, somun dişleri ve her iki uç yüzü hasarsızsa. Elastomerler bir sıkıştırma seti aldığından ve nadiren ikinci seferde aynı şekilde sızdırmazlık sağladığından contayı doğal olarak değiştirin.

Birleşim ile flanş arasındaki fark nedir?

Flanş bağlantısında iki flanş yüzü, bir conta ve bir cıvata halkası kullanılır. Bir rakor, bir dişli somun ve bir tutucu conta kullanır. Birleşimler daha hızlıdır ve daha az alana ihtiyaç duyar; flanşlar daha büyük çaplara ve daha yüksek yüklere uygundur.

Rutin bir hizmetten sonra sendikam neden sızıntı yaptı?

Genellikle conta yerinden çıkmış, sıkışmış veya yanlış elastomerle değiştirilmiştir ya da somun hissedilerek sıkılmıştır. Önce yüzüğü kontrol edin; nadiren vücut neden olur.

Rakoru boruyu belirttiğiniz şekilde belirtin: malzeme, basınç sınıfı, conta, ardından uç bağlantı. Rakor bir servis parçasıdır, bu nedenle onu yalnızca bugün montajını yapan montajcı için değil, üç yıl içinde açacak olan teknisyen için de seçin.

Rakor gövdeleri, etraflarındaki boru, bağlantı parçaları ve vanalarla aynı malzeme ailesinde bulunur. Beta-PPH, PPN ve PVDF serimiz, bu sistemlerin kullandığı 1,0 MPa, 1,6 MPa ve 6 MPa sınıflarını kapsar ve üretim, Aralık 2024 itibarıyla 81 patentle desteklenmektedir. Bir hat listesi üzerinde çalışıyorsanız ve bir rakor gövdesi, conta veya uç konfigürasyonunu onaylamanız gerekiyorsa, çizimi ve ortam ayrıntılarını gönderin, biz eşleştirelim.
