β-PPH Bağlantı Elemanlarının bağlantı yöntemleri nelerdir?

β-PPH Bağlantı Parçaları için Bağlantı Yöntemlerine Genel Bakış

β-PPH Bağlantı Elemanları için her bağlantı yöntemi, Plastik Boru sisteminde farklı bir amaca hizmet eder ve doğru seçim, boru çapına, çalışma basıncına ve bağlantının bakım için ne sıklıkta açılması gerektiğine bağlıdır. Aşağıdaki tablo, imalatçılar ve montajcılar tarafından yaygın olarak belirtilen dört yöntemi özetlemektedir.

Sıcakta Eriyen Soket Füzyon Bağlantısı

Soket füzyonu, küçük ve orta çaplı Boru ürünlerinde β-PPH Ek Parçaları için en yaygın kullanılan bağlantı yöntemidir. Bir ısıtma aleti borunun dış yüzeyini ve bağlantı parçasının iç yuva duvarını aynı anda eritir; Yüzeyler plastik hale geldiğinde boru bağlantı yuvasına yerleştirilir ve eriyik tek bir homojen gövde halinde soğuyana kadar hafif basınç altında tutulur.

Çoğu imalatçının kullandığı temel süreç rakamları aşağıdaki gibidir.

Bağlantı noktası mekanik olarak kenetlenmek yerine kimyasal olarak kaynaştırıldığından, doğru şekilde uygulanan bir soket füzyon bağlantısı boru gövdesinin kendisiyle neredeyse aynı duvar mukavemetine ulaşır; bu nedenle güneş paneli, yarı iletken ve biyokimyasal boru tesisatı için varsayılan seçim olmaya devam eder.

Daha Büyük Çaplar İçin Alın Ergitme Kaynağı

Çaplar DN110'u aştığında, soket işleme pratik olmaz, dolayısıyla alın füzyon kaynağı devreye girer. İki boru veya bağlantı parçası ucu, döner bir planya ile düz bir şekilde karşı karşıya getirilir, ardından her iki yüzey eşit şekilde eriyene kadar ısıtılmış bir plakaya doğru bastırılır. Plaka geri çekilir ve iki erimiş yüzey kontrollü kuvvet altında sürekli bir kaynak dikişi oluşturacak şekilde birbirine bastırılır.

1,0 MPa değerindeki kısa soketli ve uzatılmış soketli alın kaynak bağlantı parçaları tipik olarak ana dağıtım başlıkları için seçilirken, uzatılmış soketli varyantlar, demir yapımı soğutma döngüleri gibi titreşime veya termal döngüye maruz kalan boru hatları için daha uzun bir füzyon arayüzü sağlar.

Bağlantı Tipine Göre β-PPH Rakor Serisi

Aşağıdaki her ürün, tümü 1,0 MPa çalışma basıncı standartlarına göre üretilmiş, doğrudan soket bağlantılarından flanşlı ve dirsekli bağlantı parçalarına kadar farklı bir bağlantı konfigürasyonunu temsil eder.

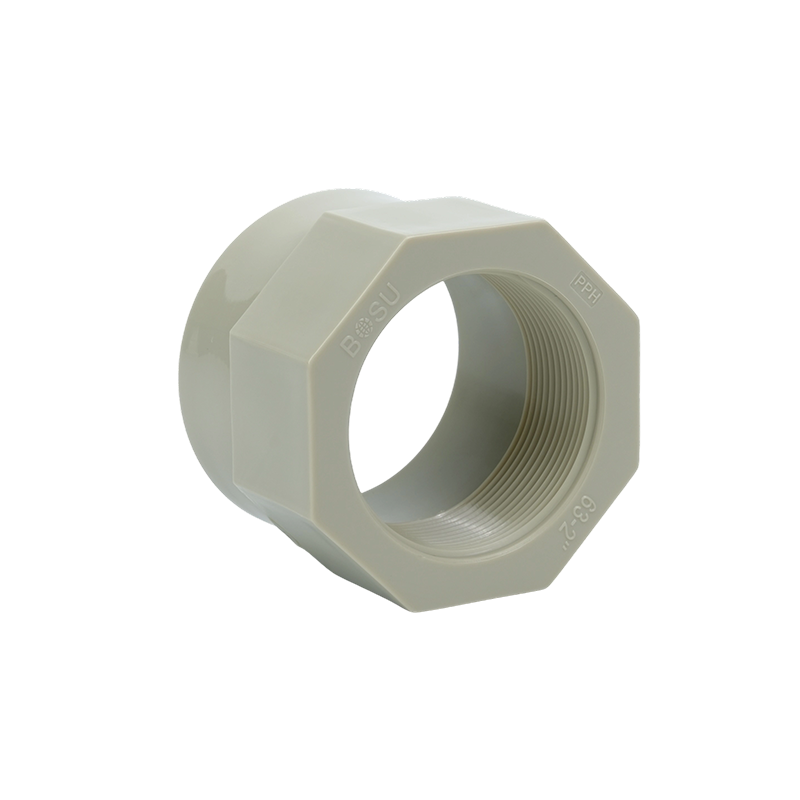

İç Diş Direkt Soket Bağlantısı

Soket Füzyonu

Dış Dişe Doğrudan Bağlantı

Soket Füzyonu

45 Derece Dirsek Bağlantısı

Soket Füzyonu

90 Derece Dirsek Bağlantısı

Soket Füzyonu

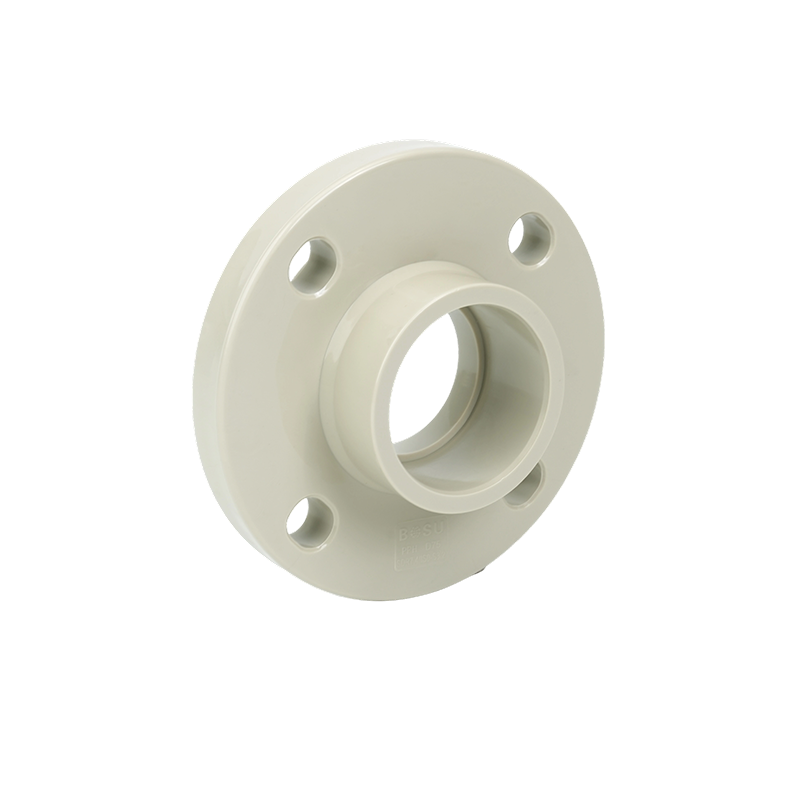

Entegre Flanş Bağlantısı

Flanş Bağlantısı

Sökülebilir Bağlantılar için Flanş Bağlantısı

Flanş bağlantıları, Vana Sistemleri girişinde, pompa emişinde veya filtre yuvasında olduğu gibi boru hattının bir bölümünün tekrar tekrar açılması gereken yerlerde belirtilir. Entegre bir flanş soketi füzyon bağlantı parçası, ilk önce standart sıcakta eritme işlemi kullanılarak boruya kaynaştırılır ve cıvatalarla birlikte gevşek bir destek halkası, ardından iki flanş yüzünü aradaki bir contayla birlikte kelepçeler.

Ergitme bağlantısı basınç yükünü taşıdığından ve cıvatalı yüzler yalnızca conta üzerinde sıkıştırma sağladığından, flanş bağlantı parçaları, kaynaşık bağlantının gücünü cıvatalı, çıkarılabilir bağlantının rahatlığıyla birleştirir. Bu, β-PPH boru sistemi ile hatta monte edilen herhangi bir Plastik Vana arasında tercih edilen arayüzdür.

Bakım Erişimi için Dişli Rakor Bağlantısı

Rakor bağlantı parçaları üç parçalı bir tasarım kullanır: iki gövde yarısının her biri boru uçlarına kaynaştırılır veya vidalanır ve bir merkez somunu iki yarıyı bir EPDM veya FPM conta halkasına doğru bir araya getirir. Bu yöntem, bağlama veya bağlantı kesme anında herhangi bir ısı gerektirmez, bu nedenle sık bakım gerektiren alet bağlantılarında, numune noktalarında ve ekipman kızaklarında tercih edilir.

β-PPH hatlarını metal veya PVC borulara geçirmek için dişli uçlu tek dişi rakorlar da mevcuttur ve özel β-PPH'den PVC rakor bağlantı parçaları, bu esnekliği akvaryum, denizcilik ve farmasötik tesislerde yaygın olarak bulunan karışık malzeme sistemlerine genişletir.

Bağlantı Yönteminin Basınç ve Sıcaklıkla Eşleştirilmesi

Bağlantı yönteminin seçilmesi yalnızca çapla ilgili değildir. β-PPH malzemesinin uzun vadeli çalışma sıcaklığı aralığı -20°C ila 100°C ve kısa vadeli sınırı ise 110°C'dir, ancak sıcaklık arttıkça basınç kapasitesi düşer. 60°C'de maksimum çalışma basıncı, nominal basınç değerinin kabaca yarısına düşer, bu nedenle sıcaklık arttıkça bağlantı yöntemi ve duvar kalınlığı yeniden değerlendirilmelidir.

Güvenilir Bağlantılar için Kaynak Parametresi Kontrol Listesi

Hangi bağlantı yönteminin kullanıldığına bakılmaksızın, bağlantı arızası neredeyse her zaman bağlantı parçasının kendisinden ziyade hazırlık veya proses kontrolüne kadar uzanır. Aşağıdaki kontrol listesi çoğu imalatçının sahada takip ettiği sırayı yansıtmaktadır.

• Herhangi bir füzyon çalışmasına başlamadan önce boru ve bağlantı yüzeylerindeki yağı, tozu ve pası temizleyin.
• Birbirine kenetlenen yüzeyleri dik ve çapaksız tutmak için boru uçlarını özel bir kesme aletiyle kare şeklinde kesin.
• Malzemenin bozulmadan yumuşaması için ısıtma plakasının sıcaklığını 210°C ile 230°C arasında tutun.
• Eriyiğin bağlantı yerini eşit şekilde doldurmasını sağlamak için birleştirme işleminden sonra 8 ila 12 saniye boyunca basıncı koruyun.
• Eklemi hareket ettirmeden veya yüklemeden önce en az 30 saniye doğal soğumaya izin verin.
• Hat hizmete girmeden önce hidrostatik veya helyum sızıntısı kontrolü gibi bir hava sızdırmazlık testi yapın.
• Her kaynak parçasını kabarcık, çatlak veya eksik erime açısından inceleyin ve herhangi bir kusur bulunursa hemen yeniden kaynak yapın.

Boru Ürünleri ve Vana Sistemleri için Bağlantı Kalitesi Neden Önemlidir?

Bir β-PPH boru hattı yalnızca en zayıf bağlantısı kadar güvenilirdir. β-PPH Bağlantı Parçaları güneş paneli, yarı iletken, kimyasal ve çevre koruma hatlarında sıklıkla Plastik Vana bileşenleriyle eşleştirildiğinden, uygun olmayan şekilde kaynaştırılmış veya düşük torklu bir bağlantı yalnızca tek bir bağlantıyı değil, tüm Boru ürünleri ağını tehlikeye atabilir. Her konum için doğru yöntemin seçilmesi, belgelenmiş kaynak parametrelerinin takip edilmesi ve her bağlantının bir basınç testi ile doğrulanması, uzun servis kurulumlarını sürekli olarak tekrarlanan bakım çağrılarından ayıran üç uygulamadır.
