FHT Konuları Açıklandı: Plastik Boru Bağlantı Parçaları için GHT, NPT ve BSP Standartları

3/4 inçlik dişi hortum dişi kaplini sıradan bir boru dişi gibi görünebilir ancak öyle değildir. Bir kimyasal dozaj istasyonundaki bakım mühendisi bize PPH hattının hortum bağlantısında sızıntı yapmaya devam ettiğini söylediğinde, bunun nedeni hemen tespit edildi: birisi bir NPT nipeline bir FHT fırdöndü takmıştı. Saha eşleşmiyordu ve bağlantı yerinde pul yoktu. Onarım beş dakika sürdü, ancak aynı hata her hafta fabrikanın malzeme odalarında tekrarlanıyor. FHT dişlerinin ne olduğunu ve ne olmadığını bilmek, plastik boru sistemlerinde sızıntısız bağlantılara doğru ilk adımdır.

FHT Konusu Tam Olarak Nedir?

FHT, dişi hortum dişi anlamına gelir. Genellikle GHT olarak adlveırılan Amerika Birleşik Devletleri bahçe hortumu ipliğinin dişi versiyonudur. Bu, bahçe hortumlarında, çamaşır makinesi besleme hatlarında, sulama aksesuarlarında ve çok çeşitli su işleme ekipmanlarında kullanılan standarttır. Endüstriyel tesislerde FHT, hortum uçlarında, filtre muhafazalarında, kimyasal varil pompalarında, dozaj kızaklarında ve ikisi bir arada adaptör bağlantılarında görülür.

En yaygın boyut, inç başına 11,5 iplik aralığına sahip 3/4 inçtir. Diş formu NPT gibi konik olmak yerine düz veya paraleldir. Düz bir iplik, konik bir dişin yaptığı gibi dişi bağlantı noktasına sıkışarak sızdırmazlık sağlayamaz. Bunun yerine, FHT bağlantıları, bağlantı somunu sıkıldığında iki yüz arasında sıkıştırılan düz bir elastomer rondelaya veya contaya dayanır.

FHT olarak tanımlanan, bir ucunda 1/2 inç erkek boru dişi ve diğer ucunda 3/4 inç dişi hortum dişi bulunan adaptör bağlantı parçalarını sıklıkla göreceksiniz. Bu adaptörler tam olarak hortum dişleri ve boru dişlerinin farklı standartlarda olması nedeniyle mevcuttur. Onlar iki dünya arasında bir köprüdür, herhangi birinin yerini almazlar.

FHT, NPT ve BSP: Benzer Görünen Üç Konu

Karışıklık başlıyor çünkü FHT, NPT ve BSP'nin hepsi 3/4 inçlik nominal boyuta sahip ve çıplak gözle neredeyse aynı görünüyorlar. Büyük çaplar yakındır. Saha öyle değil. 3/4 inçlik bir NPT ipliğinin inç başına 14 dişi vardır; 3/4 inçlik bir BSP ipliği ayrıca inç başına 14 dişe sahiptir; 3/4 inçlik bir FHT ipliğinin inç başına yalnızca 11,5 ipliği vardır. Bu fark onları uyumsuz hale getirmek için yeterlidir.

Fabrika sahalarında sıklıkla karıştırılan üç adet 3/4 inçlik iplik standardı arasındaki temel farklar.
Konu standardı Tam ad formu Sızdırmazlık yöntemi 3/4 inç aralık Tipik kullanım
FHT / GHT Dişi Hortum İpliği / Bahçe Hortumu İpliği paralel Elastomer rondela veya conta 11,5 TPI Hortumlar, yıkama, sulama, cihaz hatları
NPT Ulusal Boru Konusu Konik Bant veya sızdırmazlık maddesi ile dişten dişe kama 14 TPI Proses boruları, basınçlı hava, plastik bağlantı parçaları
BSP İngiliz Standart Boru paralel (BSPP) or tapered (BSPT) Sızdırmazlık maddesi veya bağlı rondela 14 TPI Avrupa ve Asya vanaları ve ekipmanları

NPT ve BSP 3/4 inçlik dişler aynı adımı paylaştığından, bir NPT erkeği bir BSP dişisine dönüşebilir ve hatta uyum içindeymiş gibi hissedebilir. FHT bu ailenin tamamen dışında yer alıyor. FHT bağlantısını bir NPT veya BSP erkek üzerine zorlamak bağlantı elemanının çapraz dişli olmasına neden olur, plastik dişlilere zarar verir ve bandın tek başına düzeltemeyeceği bir sızıntı yolu oluşturur.

0 0.2 0.4 0.6 0.8 1.0 1,0625" 1.050" 1.041" FHT / GHT NPT BSP Ana çaplar birbirine yakındır; saha değil

3/4 inç FHT, NPT ve BSP dişlerin inç cinsinden nominal ana çapları.

Başka bir tuzak daha var. 3/4 inçlik bir FHT somunu, 3/4 inçlik bir NPT erkek üzerinde bir veya iki tur serbestçe dönebilir ve sonra durabilir. Operatör bu direnci bir conta olarak okuyabilir ve sıkmaya devam edebilir. Plastik bağlantı elemanlarında aşırı sıkma sızdırmazlık oluşturmaz; haftalar sonra yavaş bir damlama olarak ortaya çıkan stres çatlakları yaratır.

Plastik Boru Sistemlerinde FHT Dişlerinin Göründüğü Yer

FHT temelde bir hortum standardıdır, dolayısıyla esnek bir hortum ile sabit bir hat arasındaki sınırda görünür: yıkama istasyonları, soğutma suyu damlaları, ters ozmoz besleme bağlantıları, güneş enerjisiyle termal yıkama portları, akvaryum tuzlu su döngüleri, kimyasal dozaj kızakları ve nötrleştirme tankları. Bunlar tam olarak uygulamalardır plastik boru Korozyona dayanıklılık, temiz kullanım ve uzun hizmet ömrü için tasarlanmıştır.

Bu konumların çoğunda, bağlantının sabit tarafı soket füzyonu, alın füzyonu veya flanşlarla birleştirilen plastik bir hat iken hortum tarafı bir FHT döner somunu taşır. Doğru geçiş, hortum standardını hattın geri kalanı tarafından kullanılan boru standardına getiren amaca yönelik bir adaptördür. Ekipmanın hangi diş standardını beklediğini doğrulamadan dişli bir plastik bağlantı parçası satın almak, tesis bakımında en yaygın satın alma hatalarından biridir.

Dişli Bağlantı Belirlemenin Doğru Yolu

Herhangi bir dişli bağlantı için pratik kural basittir: Sipariş vermeden veya birleştirmeden önce her iki tarafı tanımlayın ve sızdırmazlık yöntemini diş formuyla eşleştirin.

Kural 1: FHT'yi asla NPT veya BSP'ye zorlamayın

Farklı adım, dişlerin hiçbir zaman hizalanmayacağı anlamına gelir. İlk iki dönüşte parçalar elle düzgün bir şekilde birbirine geçmezse, durun ve her iki bileşendeki standart işaretleri kontrol edin.

Kural 2: Sadece bandı değil, yıkayıcıyı da kullanın

FHT, bir elastomer rondelanın sıkıştırılmasıyla sızdırmaz hale gelir. Paralel iplik üzerindeki PTFE bant küçük boşlukların doldurulmasına yardımcı olabilir ancak yeni, doğru boyuttaki bir rondelanın yerini almaz.

Kural 3: Plastik bağlantı elemanının basınç sınıfına uyun

Dişli plastik bağlantı parçaları genellikle boruyla aynı basınç sınıfına, genellikle 1,0 MPa veya 1,6 MPa'ya göre derecelendirilir. Dişler bağlantı yerindeki etkin duvar kalınlığını azaltır, bu nedenle yedek parça kutusundan rastgele bir bağlantı parçası değil, hat basıncına uygun bir bağlantı parçası seçin.

Kural 4: Sökmeye yönelik tasarım

Birisinin pompa bakımı, filtre değişimi veya hortum değişimi için hattı sökmesi gerektiğinde dişli bağlantı seçilir. Diş standardının önemli olmasının nedeni tam olarak budur: Bağlantının gevşemeden, çapraz diş açmadan veya pulu kaybetmeden birçok kez yeniden yapılması gerekir.

%20 dişli
  • Soket füzyonu %40
  • Popo füzyonu %25
  • %20 dişli
  • Flanşlı %15

Tipik bir kimyasal hizmet boru hattı döngüsünde bağlantı yöntemlerinin açıklayıcı dağılımı. Dişli bağlantılar az sayıda bağlantı noktasıdır ancak sökme işleminin çoğunu gerçekleştirirler.

Doğru Dişli Plastik Bağlantı Elemanını Seçmek

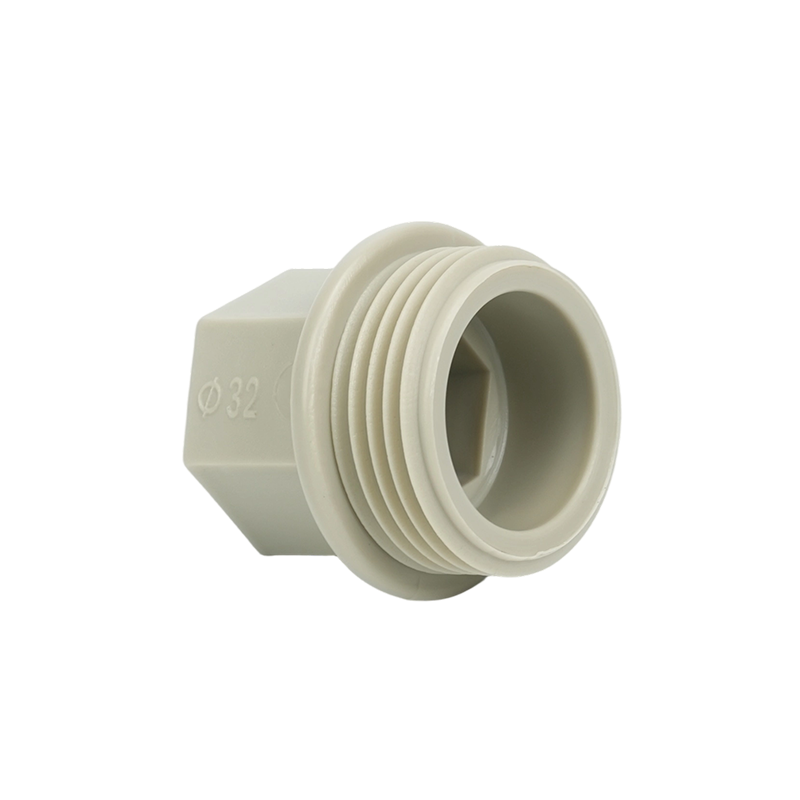

İplik standardı belirlendikten sonra bir sonraki karar malzeme ve geometridir. β-PPH hatları için, PPH dış dişli düz bağlantı parçaları and PPH içten dişli düz bağlantı parçaları Sigortalı PPH boru ucundan saplama veya soket portuna temiz bir geçiş sağlayın. Aynı üretim serisi; dirsekleri, T bağlantılarını, çaprazları, redüksiyon bağlantı parçalarını, flanşlı adaptörleri ve kör flanşları kapsar, böylece tüm branşman tek bir malzeme ve tek bir basınç sınıfında kalabilir.

β-PPH Internal Thread Straight Short Butt-Weld Fitting Manufacturer, Supplier - β-PPH İç Dişli Düz Kısa Alın Kaynaklı Bağlantı Üreticisi, Tedarikçi - Çin β-PPH İç Dişli Düz Kısa Alın Kaynaklı Rakor üreticisi ve tedarikçisi olarak Jiangsu Leiting Precision Yeni Malzeme, ... Ürünü Görüntüle → β-PPH External Thread Straight Short Butt-Weld Fitting Manufacturer, Supplier - β-PPH Dış Dişli Düz Kısa Alın Kaynaklı Bağlantı Üreticisi, Tedarikçi - Çin β-PPH Dış Dişli Düz Kısa Alın Kaynaklı Rakor üreticisi ve tedarikçisi olarak Jiangsu Leiting Precision Yeni Malzeme, ... Ürünü Görüntüle →

Daha yüksek sıcaklıkta veya yüksek saflıkta hizmetler için, eşleşen soket füzyonu veya kısa alın kaynaklı bağlantı uçlarıyla PVDF ve PPN versiyonları mevcuttur. Seçim yaparken dişlerin kalıplanmış mı yoksa işlenmiş mi olduğunu kontrol edin. Kalıplanmış iplikler, polimer moleküler yönelimini korur ve makineyle kesilmiş bir kesimin çentik etkisini önler; bu, hat döngüsel basınç veya termal genleşmeye maruz kaldığında önemli olur.

Ayrıca conta malzemesini de doğrulayın. EPDM suya ve birçok asitlere uygundur; FPM yağlara, yakıtlara ve daha yüksek sıcaklıklara dayanıklıdır; PTFE kaplı contalar kimyasal eylemsizliği artırır. Proses sıvısıyla kimyasal olarak uyumsuz olan bir conta, dişli plastik bağlantı noktalarında erken aşınmanın yaygın ve kolayca gözden kaçan bir nedenidir.

Sıkça Sorulan Sorular

3/4 inç FHT, 3/4 inç NPT ile aynı mıdır?

Hayır. Nominal bir boyutu paylaşıyorlar ancak adım (11,5 TPI'ya karşı 14 TPI), form (paralel ve konik) ve sızdırmazlık yöntemi (rondela ve dişten dişe temas) bakımından farklılık gösteriyorlar. Bunlar birbirinin yerine kullanılamaz.

FHT hortumunu doğrudan PPH borusuna bağlayabilir miyim?

Yalnızca borunun uyumlu bir dişli bağlantı parçası veya adaptörle bitmesi durumunda. Düz bir PPH boru ucunun diş formu yoktur, bu nedenle bir tarafta kaynaşmış bağlantıyı, diğer tarafta ise doğru dişi veya erkek hortum dişini birleştiren bir bağlantı parçasına ihtiyacınız vardır.

FHT ve GHT arasındaki fark nedir?

İşlevsel olarak yok. GHT, Amerika Birleşik Devletleri bahçe hortumu ipliğinin ortak adıdır; FHT aynı standardın kadın versiyonunu belirtir. Her ikisi de aynı 3/4 inç, 11,5 TPI paralel dişli formunu kullanır.

FHT bağlantısında PTFE bant kullanmalı mıyım?

Bant dişleri yağlayabilir ve küçük boşlukları doldurabilir ancak FHT'nin birincil sızdırmazlık mekanizması elastomer rondeladır. Önce aşınmış rondelayı değiştirin ve bandı ana conta yerine ikincil yardım olarak kullanın.

FHT dişleri tesis borularında küçük ama kötü şöhrete sahip bir detaydır. Bunları tanımlayan üç özelliği, paralel formu, 11,5 TPI aralığını ve rondela bazlı contayı öğrendikten sonra çoğu bağlantı arızası, hafta sonu şiddetli sızıntılarla dolu bir hafta sonu yerine birkaç dakika içinde teşhis edilebilir. Dişli plastik bağlantı elemanları için aynı disiplin geçerlidir: Standardı eşleştirin, basınç sınıfını eşleştirin ve malzemeyi bağlantı boyunca sürekli tutan bir bağlantı elemanı seçin. Yeni bir hat planlıyorsanız veya mevcut hattınızı yeniliyorsanız, mühendislik ekibimizle iletişime geçin iplik türünüz ve hat boyutunuz ile uygulama için doğru PPH, PPN veya PVDF bağlantı parçalarını seçmenize yardımcı olacağız.
