Dişli Kaplin: Dişli Boru Kaplinleri Nasıl Çalışır, Sızdırmazlık Eder ve Nerede Kullanılır?

Kaynaklı bir plastik boru hattı neredeyse hiçbir zaman kaynakta başarısız olmaz; içine bir şeyin bağlandığı yerde başarısız olur. Bu model kimya tesislerinde, su arıtma kızaklarında ve yarı iletken ıslak tezgahlarda tekrarlanıyor: β-PPK veya PVDF hattı yıllarca sessizce çalışıyor, ardından pompa portundaki, basınç göstergesindeki veya tank nozulundaki bir bağlantı akmaya başlıyor. Neredeyse her durumda ilgili bağlantı parçası dişli bir bağlantıdır ve bunun nedeni nadiren bağlantı parçasının kendisidir; diş standardı, conta veya torktur. Kısa cevap: Bir hattın tekrar açılması, dişli ekipmana bağlanması veya metal donanıma geçirilmesi gereken her yerde dişli bağlantı kullanın; diğer her yerde kaynaşmış bir bağlantı kullanın. Bu sayfanın geri kalanında bağlantı contalarının uygulanıp uygulanmayacağına karar veren diş standartları, plastik dişlerin uyguladığı basınç ve sıcaklık sınırları ve dişli bağlantıyı tüm hizmet ömrü boyunca kuru tutan kontroller açıklanmaktadır.

Dişli Kaplin Nedir ve Ait Olduğu Yer

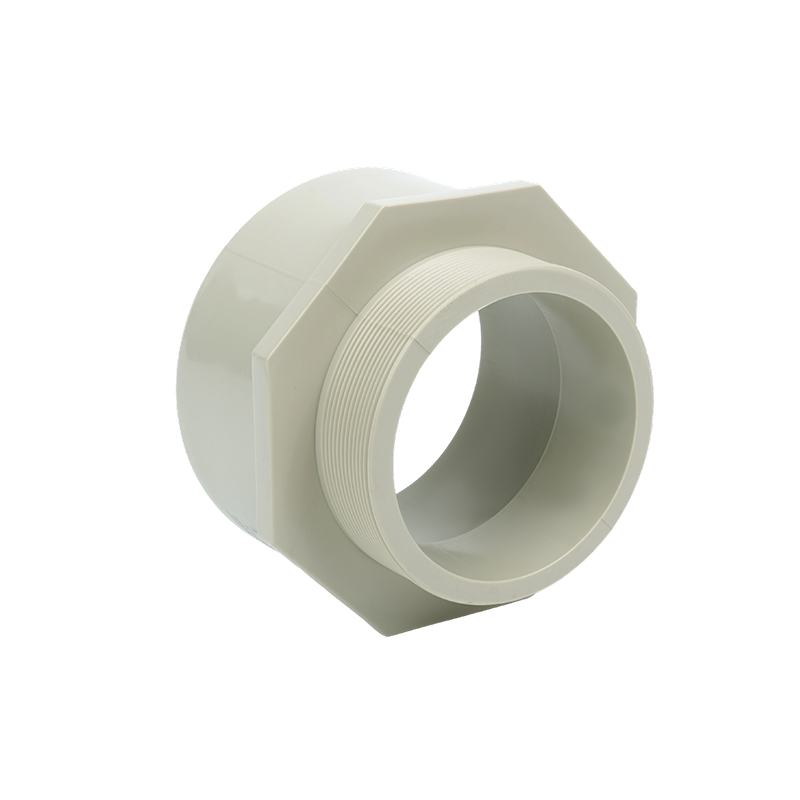

Kaplin, iki boru uzunluğunu tek bir sürekli çalışma halinde birleştiren en kısa bağlantı elemanıdır. Dişli bir bağlantı, bu işi ısı veya çimento yerine eşleşen erkek ve dişi dişler aracılığıyla gerçekleştirir. Plastik boru hatlarında aynı fikir üç tanıdık isim altında ortaya çıkar: dişi dişli bir bağlantı noktasındaki kaynaklı boruyu sonlandıran iç dişli düz; dış diş düzdür, bu da onu erkek dişte bitirir; ve gövdesi, kuyruk parçası ve somunu bir teknisyenin bağlantıyı testere yerine iki anahtarla kırmasına olanak tanıyan üç parçalı dişli bir bağlantı olan bağlantı.

Bütün mesele bu tersine çevrilebilirliktir. Soket füzyonlu kaplin, boru kadar güçlü ancak kalıcı bir bağlantı sağlar; dişli bir kaplin, servis kolaylığı satın almak için biraz güç verir. Dişli bağlantılara en iyi yaptıkları işleri verin: pompa portları, ölçüm kökleri ve numune alma noktaları gibi ekipman arayüzleri; temizlik için bir kızağın veya filtrenin çıkması gereken yerlerde bakım molaları; ve plastik sistem ile metal donanım arasındaki geçiş. Her bağlantı parçası türünün bir serideki yerini nasıl kazandığına dair daha geniş bir bakış için bu genel bakış plastik boru bağlantı parçalarının ana fonksiyonları yararlı bir arkadaştır.

Diş Standartları Bağlantı Contalarının Olup Olmayacağını Belirler

Dişli bir bağlantının akmasının en yaygın nedeni, kötü işçilik değil, iki uyumsuz iplik standardının tek bir bağlantıda buluşmasıdır. NPT, 60° konik formuyla Kuzey Amerika ekipmanlarına hakimdir; 55° konikliğe sahip BSPT (R olarak gösterilir), Avrupa ve Asya'da yaygındır; BSPP (G veya Rp) ve metrik dişler paraleldir ve diş etkileşimi yerine yüzey contasına dayanır. Konik bir erkek içeri girerken yanlarını dişiye doğru ezer, bu yüzden bant veya macunla kapatabilir. Paralel bir diş, hiçbir sıkıştırmanın kapatamayacağı spiral bir boşluk bırakır; oraya yalnızca bir O-halkası, conta veya bağlı conta aittir. Hayırminal boyutlar aynı görünse bile sistemler arasında eğim nadiren eşleşir, bu nedenle bir NPT erkek sorunsuz bir şekilde BSPT dişiye dönüşebilir, gergin hissedebilir ve ilk basınç testinde hala sızıntı yapabilir. Standartı siparişten sonra değil, her bağlantının her iki yarısında doğrulayın.

Plastik kaplinlerde muhtemelen karşılayacağınız diş standartları ve her birinin arkasındaki sızdırmazlık ilkesi
Standard Konu formu Nasıl mühürlenir Nerede tanıştın
NPT / NPTF 60° konik Yan müdahale artı bant veya sızdırmazlık maddesi Kuzey Amerika
BSPT (R) 55° konik Yan müdahale artı bant veya sızdırmazlık maddesi Avrupa, Asya
BSPP (G / Rp) 55° paralel Yüzey contası: O-ring, conta veya bağlı conta Avrupa, Asya
Metrik (M) 60° paralel Cihaz ve sensör bağlantı noktalarında yüz contası Dünya çapında ekipman

Plastik İplikler Metalden Farklı Eller Gerektirir

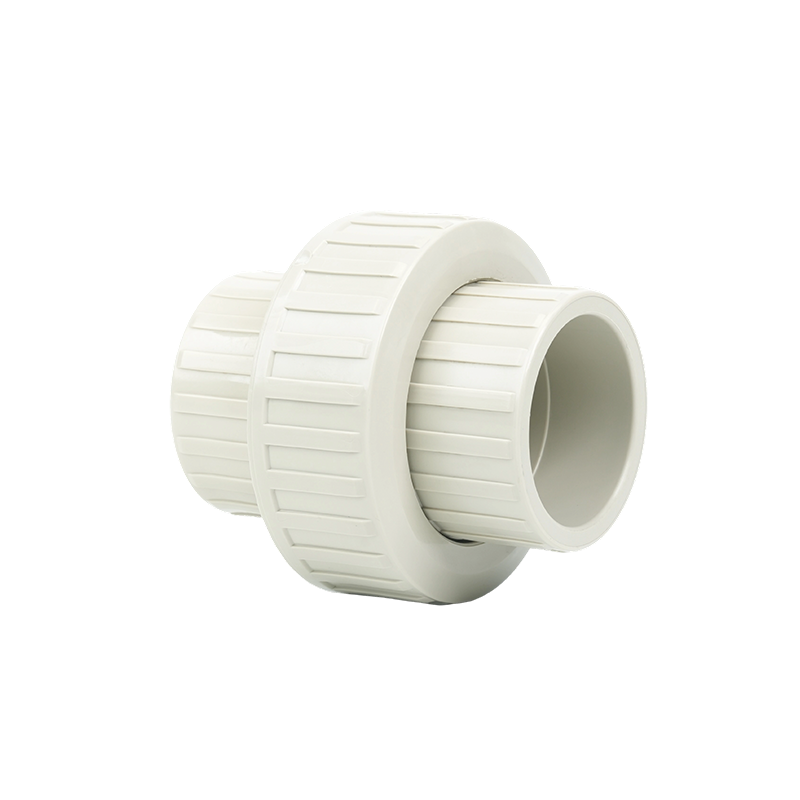

Hasar gören plastik ipliklerin çoğu, alışkanlıkla hareket eden metal montajcılar tarafından oluşturulur. Üç çelik dünyası içgüdüsü β-PPH, PPN ve PVDF'ye kötü bir şekilde aktarılıyor: elle sıkmak, iplik bandını kısıtlama olmadan sarmak ve sert metal bir meme ucunu sıcaklık değiştikçe kaldırılıp çatlayacak plastik bir gövdeye vidalamak. Plastik iplik formları tasarım gereği cömert bir boşluk taşır; Conta banttan, macundan veya kalıplanmış conta halkasından gelir; asla kenarların ezilmesinden kaynaklanmaz. Çalışma kuralı: Bağlantı direnene kadar sıkın, ardından çeyrek ila yarım tur daha sıkın. Parçacıkların ortama girmemesi için bandı ilk iki dişten uzak tutun ve düzenli olarak açılacak bağlantılar için halka contalı rakorlar seçin, çünkü EPDM veya FPM contalı bir rakor süresiz olarak yeniden sıkılaşırken bantlanmış bir iplik bu özelliği göstermez.

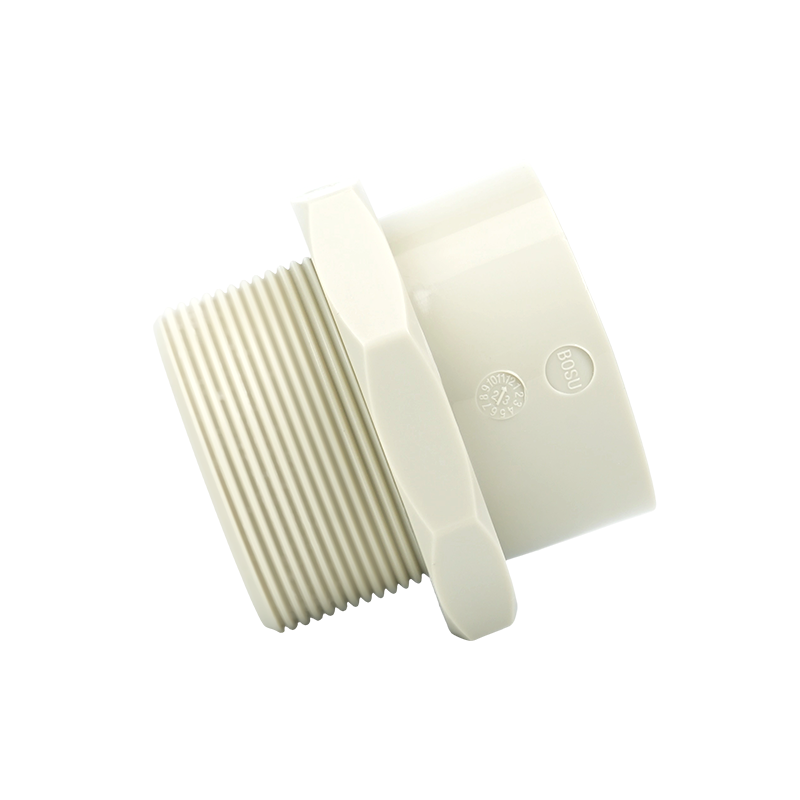

β-PPH External Thread Straight Short Butt-Weld Fitting β-PPH Dış Dişli Düz Kısa Alın Kaynaklı Rakor Bu alın kaynaklı bağlantı parçası, plastik bir dış diş ile bir kaynak mufunu birleştirerek dişli bağlantılara izin verirken plastik bağlantılara zarar veren aşırı sıkma alışkanlıklarından da kaçınır. Ürünü Görüntüle → β-PPH Internal Thread Straight Short Butt-Weld Fitting β-PPH İçten Dişli Düz Kısa Alın Kaynaklı Bağlantı Elemanı Kalıplanmış iç dişe ve alın kaynaklı uca sahip bu bağlantı parçası, dişli ek parçaları güvenli bir şekilde kabul eder ve plastik dişlerin yumuşak sıkılması ve uygun şekilde sızdırmaz hale getirilmesine yönelik rehberliği tamamlar. Ürünü Görüntüle →

Plastik borulardaki servis kayıtları tutarlı bir hikaye anlatır: dişli bağlantı sızıntılarının çoğunluğuna malzeme yorgunluğu değil montaj hatası neden olur. Aşağıdaki şekil tipik saha deneyimini yansıtmaktadır.

  • Aşırı sıkılmış veya çatlamış gövdeler, %35
  • Montajda çapraz diş açma, %25
  • Bant veya sızdırmazlık maddesi boşlukları, %20
  • Termal döngü ve titreşim, %20

Plastik boru hizmetinde dişli bağlantı sızıntısının nedenlerinin açıklayıcı dağılımı; gerçek oranlar bitkiye ve ortama göre değişir.

Dişli Bağlantının Değeri Ne Kadar Basınçtır?

Hat basıncını en düşük değere sahip bileşenin ayarlamasına izin verin ve dişli elemanların aralığın alt kısmına yakın durmasını bekleyin. Bir üreticinin ürün yelpazesinde, β-PPH borular 1,6 MPa ile zirveye ulaşırken PPN ve PVDF borular ortam sıcaklığında 6,0 MPa'ya ulaşır ve bağlantı parçaları 1,0 ve 1,6 MPa katmanlarını takip eder. Dişli bağlantı daha sonra daha fazla indirim alır çünkü dişteki duvar boru duvarından daha incedir. Sistemin gerçek çalışma basıncına ek olarak makul bir marj için boyut rakorları ve dişli düz parçalar; çalışma sırasında her bileşenin boru değerini asla okumayın.

PPH 1,6 MPa PPN 6,0 MPa PVDF 6,0 MPa

20 °C'de boru malzemesine göre maksimum nominal basınç değeri: β-PPH 1,6 MPa, PPN 6,0 MPa, PVDF 6,0 MPa.

Isı Bu Sayıya Ne Yapar?

Yukarıdaki her derecelendirmede suyun 20 °C sıcaklıkta olduğu varsayılmaktadır. Sıcaklık artırıldığında termoplastiklerin izin verilen basıncı hızla düşer: ortam sıcaklığında 1,6 MPa değerindeki bir hat, tam olarak sıcak kimyasal döngülerin ve CIP devrelerinin bölgesi olan 80 °C'nin yarısının çok altında tutar. Aşağıdaki eğriyi birinci dereceden bir kılavuz olarak kullanın, ardından pompa tahliye basınçlarını veya tahliye vanası ayarlarını sabitlemeden önce nihai rakamları üreticinin basınç tablolarına göre doğrulayın.

%100 %75 %50 %25 0 20°C 40°C 60°C 80°C 95°C Ortam sıcaklığı (°C)

Su sıcaklığı arttıkça termoplastik bir borunun ortam basıncı değerinin açıklayıcı olarak azaltılması; Üreticinin basınç tablolarındaki kesin değerleri doğrulayın.

Dişli, Sigortalı veya Flanşlı: Bağlantıyı Amaca Göre Seçin

Bağlantı yöntemine alışkanlığa göre değil, işe göre karar verin: dişli kaplinler küçük ve orta çaplı deliklerde servis kolaylığı açısından kazanır, füzyon gömülü veya gizli çalışmalarda kalıcı dayanıklılık açısından kazanır ve flanşlar büyük çaplarda ve ekipman nozullarında kazanır. Takaslar aşağıda yan yana duruyor.

Plastik boru sisteminde her bağlantı yönteminin kendisini amorti ettiği yer
Kriter Dişli kaplin Soket füzyon eklemi Flanşlı bağlantı
Gerekli araçlar El aletleri Füzyon makinesi Tork anahtarı
Tersine çevrilebilir Evet, tasarım gereği No Evet, yeni bir contayla
Sıcaklıktaki basınç Alt – ince dişli duvarlar Tam boru gücü Yüksek, contaya bağlı
En iyi rol Ekipman bağlantı noktaları, bakım molaları, geçişler Uzun gizli koşular Büyük delikler, pompalar, tanklar

Karar yaklaştığında ortamı, sıcaklığı, bağlantının ne sıklıkta açılacağını ve hatta kimin hizmet vereceğini tartın; ne zaman önemli olan aynı faktörler kimyasal veya endüstriyel bir hat için boru bağlantı parçalarının seçilmesi ilk etapta.

Sıkmadan Önce Altı Noktalı Kontrol Listesi

  1. Her iki eşleşen parçanın diş standardını ve adımını doğrulayın; NPT ve BSPT birbirinin yerine geçmez.
  2. Sızdırmazlık halkasını ortamla eşleştirin - su ve birçok sulu kimyasal için EPDM, yağlar, yakıtlar ve agresif organikler için FPM.
  3. Etiketteki ortam derecesine göre değil, en yüksek çalışma sıcaklığına göre azaltın.
  4. Uzun metal nipelleri bağımsız olarak destekleyin, böylece plastik gövdeyi kaldıramazlar.
  5. Elle artı çeyrek ila yarım tur kadar sıkın; eğer bir boru anahtarı gerekliyse, yukarı yönde bir sorun var demektir.
  6. Devreye alma sırasında ve herhangi bir yeniden montajdan sonra, çalışma basıncında ve mümkünse çalışma sıcaklığında basınç testi.

Sıkça Sorulan Sorular

NPT ve BSPT konuları birbirinin yerine kullanılabilir mi?

Hayır. Yan açıları (60°'ye karşı 55°) ve eğimleri farklıdır, dolayısıyla parçalar yarı yolda birleşebilir ve kötü sızdırmazlık sağlayabilir. Bağlantının her iki tarafındaki standartları eşleştirin veya amaca uygun bir adaptör kullanın.

Plastik dişli bağlantılarda PTFE bant kullanmalı mıyım?

Az miktarda ve asla ilk iki konuya girmeyin. Konik plastik dişlerde bant boşluğu doldurur; halka contalı bağlantılarda buna gerek yoktur; EPDM veya FPM conta işi yapar ve tekrar tekrar açılmaya dayanır.

Dişli bağlantım neden yalnızca hat sıcakken sızıntı yapıyor?

Termal hareket, bantlanmış bağlantıyı gevşetir ve paralel dişlerdeki kelepçeyi değiştirir. Sızdırmazlık malzemesinin orta sıcaklığı tolere edebildiğini, bağlantının paralel-konik uyumsuzluğu olmadığını ve düzeneğin sert borular tarafından zorlanmadığını kontrol edin.

Dişli bir kaplin, kaynaklı bir bağlantının basıncıyla eşleşebilir mi?

Hayır. Her iş parçacığı noktasını çalıştırmadaki en zayıf halka olarak değerlendirin ve sistemi buna göre boyutlandırın. Tam boru mukavemetinin tartışmasız olduğu durumlarda, bağlantıyı kaynaştırın ve dişleri yalnızca servis noktalarında tutun.
