Boru çapı, akış hızı, akış hızı ve basınç arasındaki ilişki

Öncelikle akış hızı = akış hızı × borunun iç çapı × borunun iç çapı × π÷ 4; yani akış hızı ve akış hızı, temel olarak birini bilerek başka bir parametreyi bulabilir.

Ancak borunun çapı D ve borunun içindeki basınç P biliniyorsa debi hesaplanabilir mi?

Cevap şu: Henüz borudaki akışkanın debisini ve debisini bulamıyorsunuz. Borunun ucunda bir vana olduğunu ve kapatıldığında boruda P basıncının olduğunu ve borudaki debinin sıfır olduğunu hayal ediyorsunuz.

Yani tüpteki akış hızı, tüpteki basınçla değil, tüpteki basıncın yol boyunca aşağı doğru eğimiyle belirlenir. Bu nedenle borunun debisini ve akış hızını bulmak için borunun uzunluğunu ve borunun her iki ucundaki basınç farkının ne olduğunu belirttiğinizden emin olun.

Kalitatif analiz açısından bir borudaki basınç ve akış arasındaki ilişki doğrudan orantılıysa, yani basınç ne kadar büyükse akış da o kadar büyük olur. Akış hızı, bölümün akış hızı çarpımına eşittir. Borunun herhangi bir bölümü için basınç yalnızca bir uçtan gelir yani basıncın yönü tek yönlüdür ve çıkışta basınç yönünde kapatıldığında (vana kapalı) borunun içindeki akışkan yasaklı durumdadır. Çıkış açıldığında akış hızı borudaki basınca göre belirlenir.

Kantitatif analiz için manometre, debimetre kurmak veya hidrolik model deneyleri yoluyla akış kapasitesini ölçmek mümkündür. Basınçlı boru akışı için hesaplama yapılarak da elde edilebilir ve hesaplama adımları şu şekildedir:

1. Boru hattının özgül direncini S hesaplayın. Eski bir dökme demir boru veya eski bir çelik boru ise, boru hattının özgül direncini hesaplamak için Shevelev formülünü kullanabilir s=0,001736/d^5,3 veya hesaplamak için s=10,3n2/d^5,33 kullanabilir veya ilgili tabloyu kontrol edebilirsiniz;

2. Boru hattının iki ucu arasındaki yük farkını H=P/(ρg) belirleyin. Yatay bir h düşüşü varsa (boru hattının başlangıç ucunun, ucundan h daha yüksek olduğu anlamına gelir), bu durumda H=P/(ρg) h

Formülde: H: m cinsinden; P: borunun her iki ucundaki basınç farkıdır (belirli bir bölümdeki basınç değil), P Pa cinsindendir;

3. Q akış hızını hesaplayın: Q = (H/sL)^(1/2)

4, akış hızı V=4Q/(3.1416 * d^2)

Burada: Q —— m^3/s cinsinden akış hızı;

H —— Borunun başlangıcındaki ve sonundaki su yüksekliği arasındaki fark, m cinsinden;

L —— borunun başından sonuna kadar uzunluk, m cinsinden.

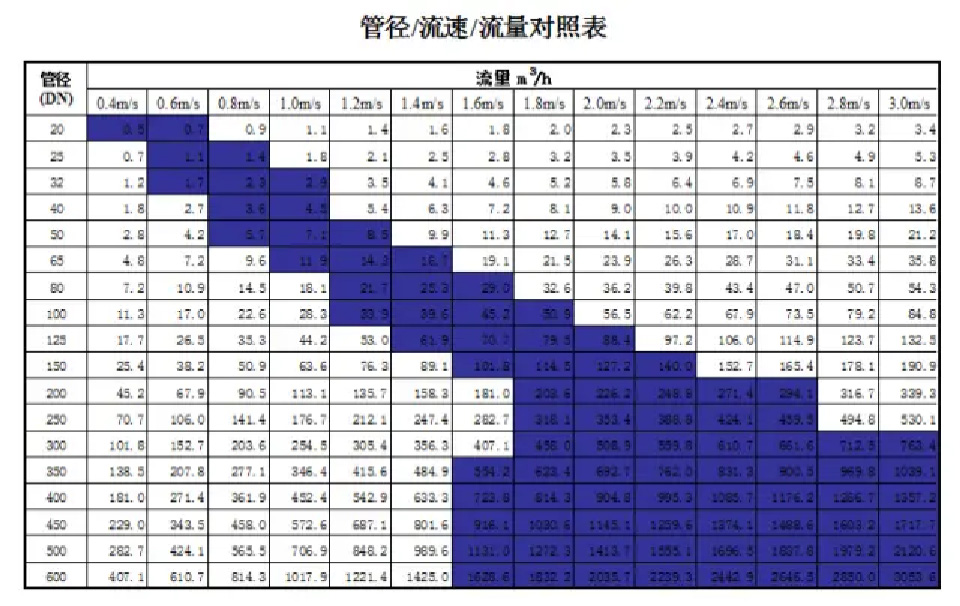

Not: Üst sıra akış hızını gösterir

Yukarıdaki tablonun ortasındaki büyük veri parçası trafiktir.

En soldaki sıra su borusunun nominal çapıdır

Soru: "Bu kadar çok akış hızı varken hangisini seçmeliyim?"

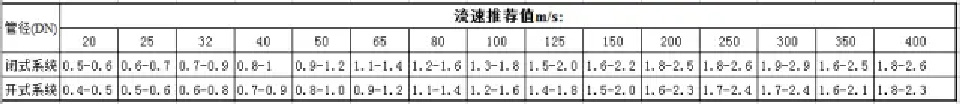

Acele etmeyin... Aşağıdaki tabloya bakın (açık sistem ile kapalı sistem arasında fark vardır)
